巖板膠是巖板行業(yè)必不可少的輔料，巖板行業(yè)在蓬勃發(fā)展，而作為巖板配套產(chǎn)品—巖板膠憑借其超強(qiáng)抗黃變及粘接力強(qiáng)，和好打磨、易施工等特性，結(jié)合其全方位應(yīng)用的獨(dú)特優(yōu)勢(shì)（可廣泛應(yīng)用于巖板背景墻，巖板家居等）成為巖板粘接，現(xiàn)場(chǎng)安裝，巖板美縫，巖板連紋無縫處理的首選材料。

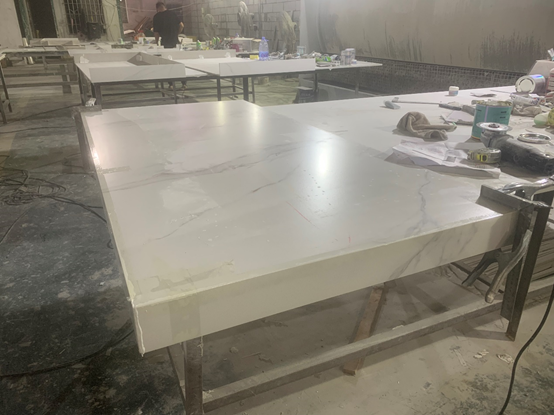

      在進(jìn)行巖板修復(fù)、拼接時(shí)，有用戶反饋遇到以下問題，這邊小編來進(jìn)行統(tǒng)一回復(fù)

一、膠體不干或者偏軟

原因分析：膠體不干或者偏軟，一般是由于不混合均勻所導(dǎo)致的。

避免方法：

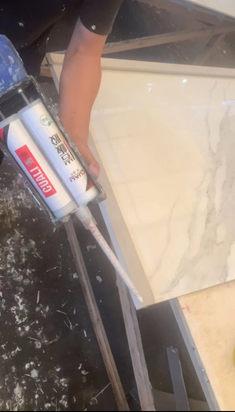

①    施工前應(yīng)該用膠槍把前端膠體擠出30cm-40左右的膠體后，再進(jìn)行施工。

②    打膠時(shí)出力要均勻，切勿打打停停

③    使用配套混合膠嘴。

④    打膠的時(shí)候要注意的是不要停止打膠超過3分鐘，避免膠嘴里的膠水開始固化造成混合不均。

二、打膠困難

原因分析：膠體粘度偏高，工具不配套

避免方法：

①    低溫造成膠體粘度增大，當(dāng)室溫低于15℃時(shí)，建議用40度溫水浸泡40分鐘加熱后再施工。

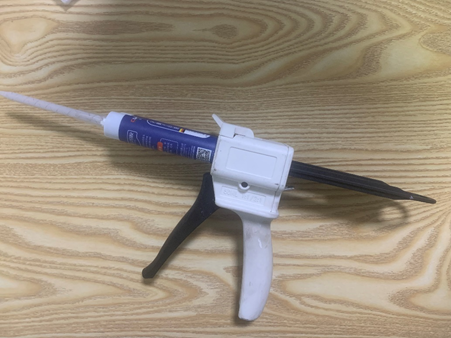

②    使用配套膠槍。

三、粘接力不好或脫膠

原因分析：被粘接面未作清理，打膠后長(zhǎng)時(shí)間未操作

避免方法：

①    確保打膠前對(duì)粘接面進(jìn)行除塵、除油污；光滑面作粗糙處理

②    打膠后應(yīng)盡快進(jìn)行粘接，切忌膠體粘度上升過高后對(duì)粘接面浸潤(rùn)不足。

四、反應(yīng)過快或過慢

原因分析：與溫度、一次混膠量有關(guān)

避免方法：

①    溫度適中：每升高10℃，膠體固化速度約提升1倍。

②    適量配膠：配膠量越大，放熱越高反應(yīng)越快；攪拌越久，反應(yīng)越快。

       以上就是小編對(duì)巖板膠施工時(shí)所遇見的常見問題進(jìn)行分析，如果還遇到其他不同的問題歡迎在評(píng)論區(qū)留言！
